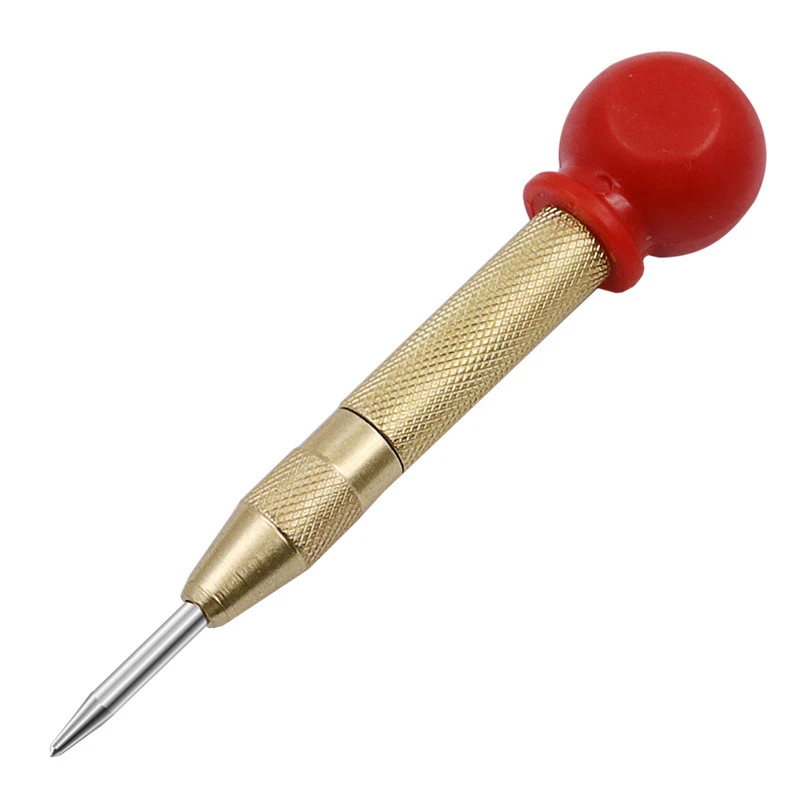

Miðja gatamerki punktapunktur upphafsgatastaðsetningarmerki

Vörunúmer: MP47161



1. Kjarni og byggingareiginleikar verkfæra

Miðstúfurinn er tæki sem notað er til að kýla út holumerki á yfirborði vinnustykkis. Kjarnabyggingin er keilulaga þjórfé + sívalur handfang. Efnið er að mestu leyti há-kolefnisstál eða álstál (slökkt, hörku HRC 58-62). Meginregla þess er að slá efst á handfangið með hamri til að mynda gryfju á yfirborði vinnustykkisins. Það er aðallega notað til að bora staðsetningu eða merkja stöðuna til að forðast að renna eða frávik við notkun.



2. Kjarnahlutverk og umsóknarsviðsmyndir

1. Vinnsla og framleiðsla: nákvæm staðsetning borunar

Merking áður en málmvinnustykki er borað:

Í rennibekkjum og borvélum er miðstýring notaður til að kýla út holur á málmyfirborðinu (eins og stálplötur og álhlutar) sem upphafspunktur borkronans til að koma í veg fyrir að borkronan renni vegna ójafnrar upphafssnertingar (almennt þekktur sem "frávik").

Tilfelli: Merktu staðsetningu boltaholsins á flansinum, kýldu gatið fyrst og boraðu síðan gatið til að tryggja nákvæmni holustöðunnar (svo sem staðsetningu pípuflanstengigatsins).

Viðar- og plastvinnsla:

Í trévinnslu merkja gatapunktar staðsetningu skrúfugata (eins og tengingu húsgagnaplötur) til að koma í veg fyrir sprungur í viðnum þegar skrúfurnar eru skrúfaðar;

Settu gatapunktinn á plasthlutann til að koma í veg fyrir að plastyfirborðið rispist eða aflagist þegar borkronan sker.



2. Viðgerð og samsetning búnaðar: aðstoð í sundur og merking

Aðstoð við að fjarlægja ryðgaða hluta:

Sláðu á ryðgaða hnetuna, pinnana eða ytri hringinn, eyðileggðu ryðgaða samskeytin með titringi og aðstoðaðu við að fjarlægja skiptilykil eða togara (eins og boltinn á vélarhausnum er laus).

Staðsetningarmerking hluta:

Áður en vélrænni íhlutir eru teknir í sundur skaltu merkja punkta við samskeyti hlutanna (svo sem hlutfallslega stöðu gírsins og skaftsins) til að tryggja nákvæma endurstillingu meðan á samsetningu stendur (svo sem að setja saman og taka í sundur gírbúnað fyrir bíl).



3. Málm- og málmvinnsla: Yfirborðsmerking og mótun

Merking á málmplötum:

Kýldu númera-, stærðarlínu- eða beygjulínumerkin á málmplötuhlutana (eins og vinnslu á undirvagnsskelinni) til að auðvelda auðkenningu í síðari ferlum.

Málm yfirborðsmótun:

Léttar höggbeygltar málmplötur, gera við litlar beyglur með staðbundinni plastaflögun (eins og ör-mótun á málmhlutum fyrir bíla, notaðir með bakplötum).



4. Arkitektúr og skraut: staðsetning og merking

Flísar og steingöt:

Settu gatapunktana á yfirborð keramikflísar og marmara til að koma í veg fyrir að borborinn renni og valdi því að flísarnar sprungi (eins og for-gatameðferð þegar þú setur upp baðherbergisbúnað).

Merking á veggleiðslu:

Merktu stefnu vatnsaflsleiðslna eða innstungna með gatapunktum á veggnum til að forðast seinna gata og skemmda innbyggðar leiðslur.



5. Handverk og DIY framleiðsla: nákvæm staðsetning og skraut

Leður- og viðarhandverk:

Gerðu kýla á leður til að merkja staðsetningu saumgata eða skreytingargata (eins og beltisgata), eða merktu útskornu útlínulínuna á viðinn (svo sem staðsetningu áður en útskorið er tréskilti).

Módelgerð:

Kýla punkta á plastlíkanið til að merkja uppsetningarstöðu hluta (svo sem að staðsetja virkisturnbotn skipslíkans) til að bæta samsetningarnákvæmni.





3.Notunaraðferðir og rekstrarfærni

Stöðumerkingarskref:

Merktu áætlaða staðsetningu á yfirborði vinnustykkisins með penna eða blýanti;

Haltu miðjustönginni í hendi, taktu oddinn við merkingarpunktinn og haltu honum hornrétt á vinnustykkið;

Bankaðu varlega ofan á handfangið með hamri til að búa til gryfju með þvermál 0.5 - 1 mm (dýpt um það bil 0,3 mm, með fyrirvara um að boran renni ekki).



Hæfni við flutningsaðstoð:

Fyrir ryðgaða bolta, kýldu fyrst á þráðaeyðin og úðaðu síðan ryðhreinsiefni til að flýta fyrir því að ryðhreinsirinn komist í gegnum höggtitring;

Þú getur slegið létt mörgum sinnum við högg til að forðast aflögun vinnustykkisins vegna of mikils krafts í einu.



Nákvæmnisstýring:

Í nákvæmni vinnslu geturðu fyrst notað miðstýrða gata til að kýla staðsetningar létt, notaðu síðan borkrona með litlum þvermál (eins og 1 mm) til að forbora grunna holuna og að lokum nota markborann til að bora holuna;

Notaðu mælikvarða eða skjávarpa til að athuga stöðufrávikið eftir að þú hefur slegið blettinn til að tryggja að hann uppfylli vikmörk (eins og ± 0,1 mm).



4. Öryggisráðstafanir

Varnarráðstafanir:

Notaðu hlífðargleraugu til að koma í veg fyrir málmrusl eða húðagnir á yfirborði vinnustykkisins sem geta skvettist við högg;

Haltu höndum þínum frá oddinum á kýlinu þegar slegið er til að forðast handáverka af völdum þess að hamarinn rennur til.



Festing vinnustykkis:

Þegar gatað er á málmvinnustykki þarf að festa þau á bekkskrúfu eða vinnubekk til að koma í veg fyrir að hristing hafi áhrif á staðsetningarnákvæmni eða tilfærslu vinnuhlutans.



Efnissamsvörun:

Það er bannað að kýla punkta á efni með meiri hörku en kýla (svo sem hertu stáli og keramik) til að forðast sprungur á oddinum;

Þegar slegið er í þunnar málmplötur (þykkt<1 mm), a hard wooden board needs to be placed under the workpiece to prevent punching through.



5. Viðhald

Þrif og ryðvarnir:

Eftir notkun, þurrkaðu yfirborð kýlans með klút til að fjarlægja málmleifar og olíu og berðu -ryðvarnarolíu á oddinn og handfangið (sérstaklega í röku umhverfi);

Skoðun blaðs:

Athugaðu reglulega hvort oddurinn sé slitinn eða sprunginn. Ef brún holunnar er ekki skýr eða gatapunkturinn er á móti, notaðu kvörn til að pússa oddinn (halda keiluhorninu 60 gráður -90 gráður);

Geymsluaðferð:

Geymið það í verkfærakassa til að forðast skemmdir á oddinum af völdum áreksturs við önnur verkfæri. Pakkið því inn í olíupappír til að koma í veg fyrir raka þegar það er ekki í notkun í langan tíma.
